Djelomično pražnjenje Online Monitoring Sistem generatora
Općenito, djelomično pražnjenje se događa na poziciji gdje svojstva dielektričnog materijala nisu ujednačena.Na ovim lokacijama je pojačana lokalna jačina električnog polja, a lokalna jačina električnog polja je prevelika, što rezultira lokalnim kvarom.Ovaj djelimični slom nije potpuni slom izolacijske konstrukcije.Djelomična pražnjenja obično zahtijevaju određenu količinu plinskog prostora za razvoj, kao što su plinske šupljine unutar izolacije, susjedni provodnici ili izolacijski interfejsi.
Kada lokalna jačina polja premašuje dielektričnu čvrstoću izolacionog materijala, dolazi do djelomičnog pražnjenja, što uzrokuje mnogo impulsa djelomičnog pražnjenja tokom jednog ciklusa primjene napona.
Količina isporučenog pražnjenja usko je povezana sa neujednačenim karakteristikama i specifičnim dielektričnim svojstvima materijala.
Značajna djelomična pražnjenja u motoru često su znak izolacijskih nedostataka, kao što je kvalitet proizvodnje ili degradacija nakon rada, ali to nije direktan uzrok kvara.Međutim, djelomična pražnjenja u motoru također mogu direktno oštetiti izolaciju i utjecati na proces starenja.
Specifična mjerenja i analize parcijalnog pražnjenja mogu se efikasno koristiti za kontrolu kvaliteta novih namotaja i komponenti namotaja, kao i za rano otkrivanje izolacijskih nedostataka uzrokovanih faktorima kao što su toplinska, električna, okolišna i mehanička naprezanja u radu, što može dovesti do kvarova izolacije.
Zbog specifičnih proizvodnih tehnika, grešaka u proizvodnji, normalnog rada ili abnormalnog starenja, djelomično pražnjenje može utjecati na izolacijsku strukturu cijelog namotaja statora.Dizajn motora, karakteristike izolacionih materijala, načini proizvodnje i radni uslovi u velikoj meri utiču na broj, lokaciju, prirodu i trend razvoja delimičnog pražnjenja.U većini slučajeva, kroz karakteristike djelomičnog pražnjenja, mogu se identificirati i razlikovati različiti lokalni izvori pražnjenja.Kroz trend razvoja i srodne parametre, procijeniti status izolacije sistema i obezbijediti prethodnu osnovu za održavanje.
Parametar karakterizacije parcijalnog pražnjenja

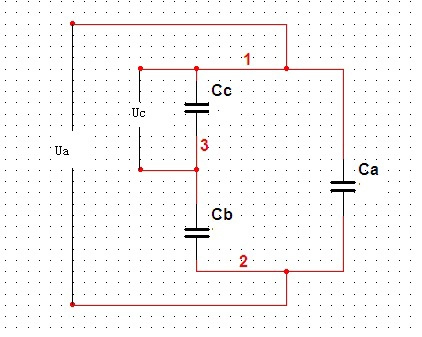

1. Prividno punjenje pražnjenja q (kom).qa=Cb/(Cb+Cc), količina pražnjenja je općenito izražena ponavljajućim prividnim pražnjenjem qa.
Uključujući Cc je ekvivalentni kapacitet defekta
2. Faza pražnjenja φ (stepeni)
3. Stopa ponavljanja pražnjenja

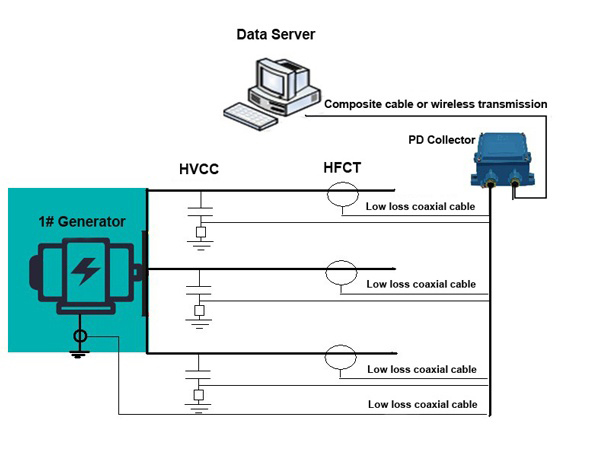

Softverska platforma
PD kolektor
Senzor djelomičnog pražnjenja 6 kom
Upravljački ormar (za postavljanje industrijskog kompjutera i monitora, predlaže kupac)

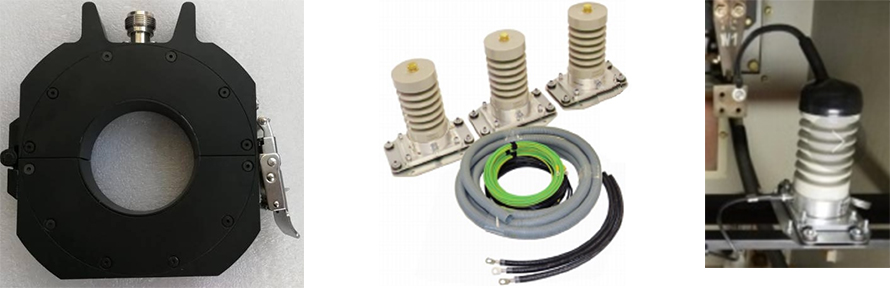

1. Senzor signala djelomičnog pražnjenja
HFCT senzor djelomičnog pražnjenja sastoji se od magnetnog jezgra, Rogowskog zavojnice, jedinice za filtriranje i uzorkovanje i elektromagnetne zaštitne kutije.Zavojnica je namotana na magnetno jezgro sa visokom magnetskom permeabilnosti na visokoj frekvenciji;Dizajn jedinice za filtriranje i uzorkovanje uzima u obzir zahtjeve mjerne osjetljivosti i frekvencijskog opsega odziva signala.Kako bi se suzbile smetnje, poboljšao odnos signal-šum i uzeli u obzir zahtjevi otpornosti na kišu i prašinu, Rogowski zavojnice i filterske jedinice za uzorkovanje su ugrađene u metalnu zaštitnu kutiju.Zaštitno kućište je dizajnirano sa samozaključavajućom kopčom koja se može otvoriti pritiskom kako bi se maksimalno osigurala pogodnost instalacije senzora i sigurnost tokom rada.HFCT senzor se koristi za mjerenje izolacije PD u namotajima statora.
HV spojni kondenzator od epoksidnog liskuna ima kapacitet od 80 PF.Mjerni spojni kondenzatori trebaju imati visoku stabilnost i stabilnost izolacije, posebno prenapona impulsa.PD senzori i drugi senzori mogu se povezati na PD prijemnik.Široki propusni opseg HFCT se također naziva "RFCT" za suzbijanje šuma.Tipično, ovi senzori se montiraju na uzemljeni kabel za napajanje.
U PD senzore ugrađen je modul za kondicioniranje signala.Modul uglavnom pojačava, filtrira i detektuje signal povezan sa senzorom, tako da se visokofrekventni impulsni signal može efikasno prikupiti od strane modula za prikupljanje podataka.
Specifikacije HFCT-a
| Frekvencijski opseg | 0.3MHz ~ 200MHz |
| Impedansa prijenosa | Ulaz 1mA, izlaz ≥15mV |
| Radna temperatura | -45℃ ~ +80℃ |
| Temperatura skladištenja | -55℃ ~ +90℃ |
| Prečnik rupe | φ54 (prilagođeno) |
| Izlazni terminal | N-50 utičnica |

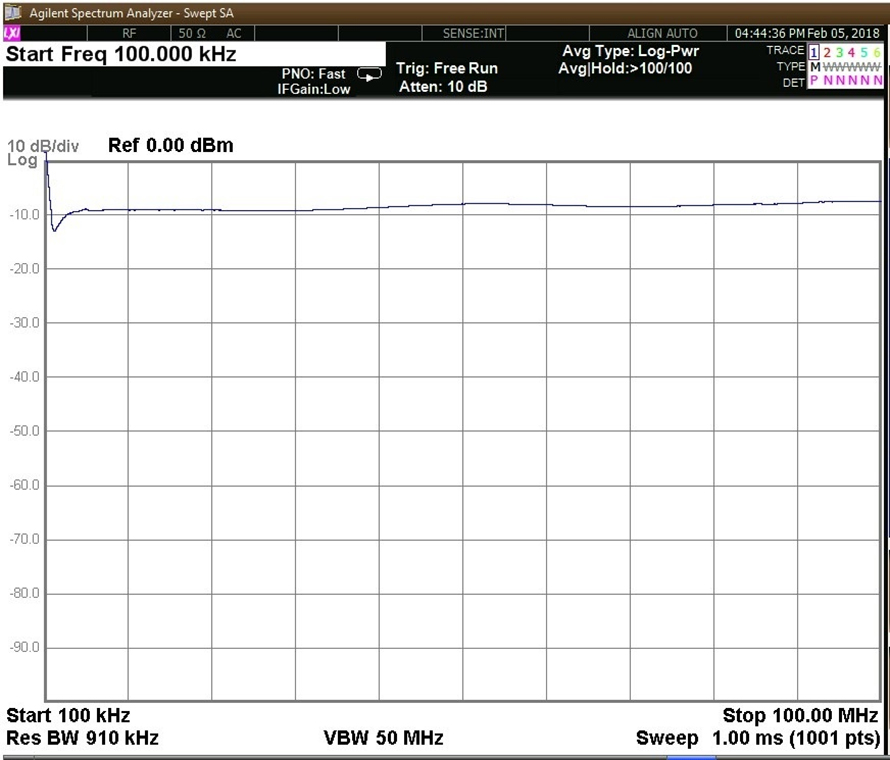

Amplitudno-frekvencijska karakteristika HFCT-a
2. PD online jedinica za detekciju (PD kolektor)
Jedinica za detekciju delimičnog pražnjenja je najvažnija komponenta sistema.Njegove funkcije uključuju akviziciju podataka, skladištenje i obradu podataka, te mogu pokretati LAN s optičkim vlaknima ili prenositi podatke putem WIFI i 4G bežičnih komunikacijskih metoda.Signal djelomičnog pražnjenja i signal struje uzemljenja višestrukih setova spojeva (tj. ABC trofazni) mogu se ugraditi u priključni ormar blizu mjerne točke ili u samonoseću vanjsku priključnu kutiju.Zbog teškog okruženja potrebna je vodootporna kutija.Spoljno kućište uređaja za testiranje je napravljeno od nerđajućeg čelika, što je dobro za zaštitu visoke frekvencije i frekvencije snage.S obzirom da se radi o vanjskoj instalaciji, treba ga montirati na vodootporni ormarić, vodootpornost je IP68, a raspon radne temperature je -45°C do 75°C.

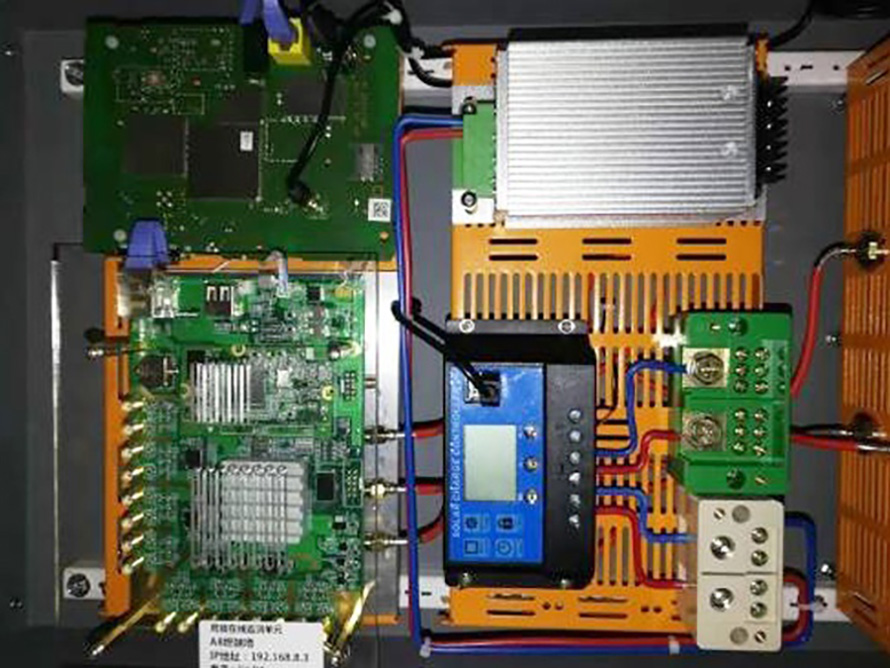

Interna struktura online detektorske jedinice
Parametri i funkcije online detektorske jedinice
Može otkriti osnovne parametre parcijalnog pražnjenja kao što su količina pražnjenja, faza pražnjenja, broj pražnjenja itd., i može pružiti statistiku o relevantnim parametrima prema zahtjevima kupaca.
Brzina uzorkovanja impulsnog signala parcijalnog pražnjenja nije manja od 100 MS/s.
Minimalno izmjereno pražnjenje: 5pC;mjerni opseg: 500kHz-30MHz;rezolucija impulsa pražnjenja: 10μs;fazna rezolucija: 0,18°.

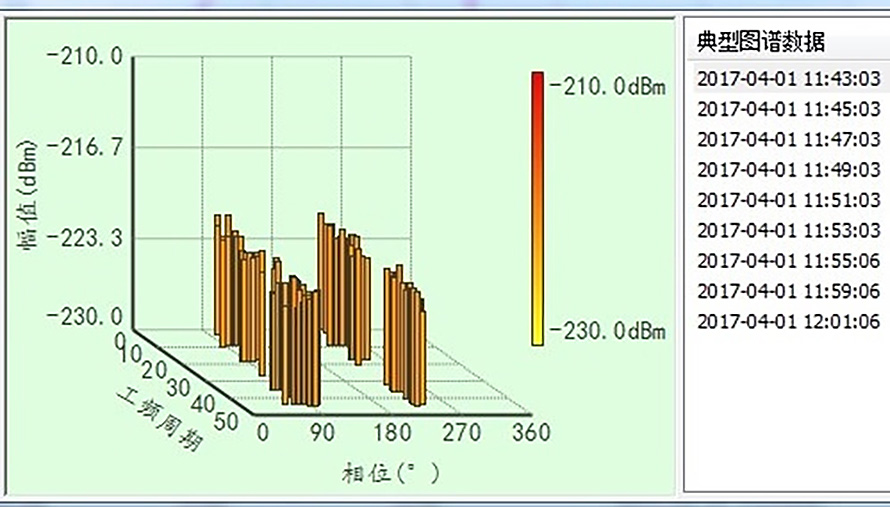

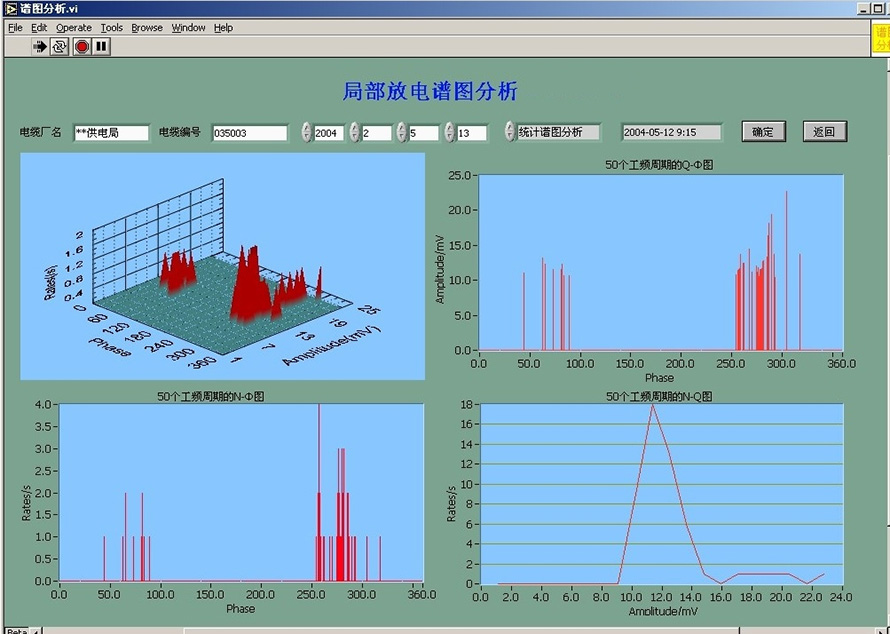

Može prikazati dijagram pražnjenja ciklusa frekvencije snage, dvodimenzionalni (Q-φ, N-φ, NQ) i trodimenzionalni (NQ-φ) spektar pražnjenja.
Može snimiti relevantne parametre kao što su sekvenca mjerenja faza, količina pražnjenja, faza pražnjenja i vrijeme mjerenja.Može dati grafikon trenda pražnjenja i ima funkcije predupozorenja i alarma.Može da traži, briše, pravi rezervne kopije i štampa izveštaje u bazi podataka.
Sistem uključuje sljedeće sadržaje za akviziciju i obradu signala: akviziciju i prijenos signala, izdvajanje karakteristika signala, prepoznavanje uzoraka, dijagnozu kvara i procjenu statusa kablovske opreme.
Sistem može pružiti informacije o fazi i amplitudi PD signala i informacije o gustini impulsa pražnjenja, što je od pomoći za procjenu vrste i težine pražnjenja.
Odabir načina komunikacije: podrška za mrežni kabel, optička vlakna, wifi samoorganizirajući LAN.
3. PD softverski sistem
Sistem koristi softver za konfiguraciju kao razvojnu platformu za softver za akviziciju i analizu kako bi se osigurala dobra implementacija tehnologije protiv smetnji.Sistemski softver se može podijeliti na podešavanje parametara, prikupljanje podataka, obradu protiv smetnji, analizu spektra, analizu trendova, usporedbu podataka i izvještavanje.
Među njima, dio za prikupljanje podataka uglavnom završava podešavanje kartice za prikupljanje podataka, kao što je period uzorkovanja, maksimalna tačka ciklusa i interval uzorkovanja.Softver za akviziciju prikuplja podatke prema zadanim parametrima akvizicione kartice i automatski šalje prikupljene podatke u anti-interferentni softver na obradu.Osim dijela za obradu smetnji, koji se izvršava u pozadini programa, ostatak se prikazuje kroz interfejs.

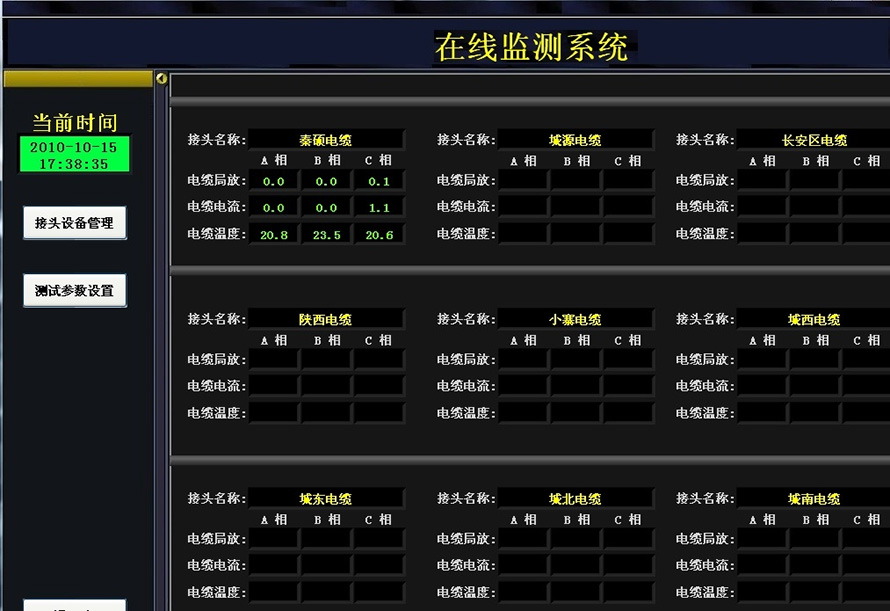

Karakteristike softverskog sistema
Glavni interfejs dinamički traži važne informacije o nadzoru i klikće na odgovarajući upit za direktno dobijanje detaljnih informacija.
Operativni interfejs je zgodan za korišćenje i poboljšava efikasnost akvizicije informacija.
Sa moćnom funkcijom pretraživanja baze podataka za upite obrasca, grafikon trenda i analizu prije upozorenja, analizu spektra itd.
Sa online funkcijom prikupljanja podataka, koja može skenirati podatke svakog podsistema u stanici u vremenskom intervalu koji je odredio korisnik.
Sa funkcijom upozorenja o kvaru opreme, kada izmjerena vrijednost online detekcije premaši ograničenje alarma, sistem će poslati alarmnu poruku kako bi podsjetio operatera da rukuje opremom u skladu s tim.
Sistem ima potpunu funkciju rada i održavanja, koja može lako održavati sistemske podatke, sistemske parametre i dnevnike rada.
Sistem ima snažnu skalabilnost, koja može lako realizovati dodavanje stavki detekcije stanja različitih uređaja i prilagoditi se proširenju poslovnog obima i poslovnih procesa; Sa funkcijom upravljanja dnevnikom, koja detaljno bilježi dnevnike rada korisnika i dnevnike upravljanja komunikacijom sistema, koji se lako može tražiti ili se može samostalno održavati.

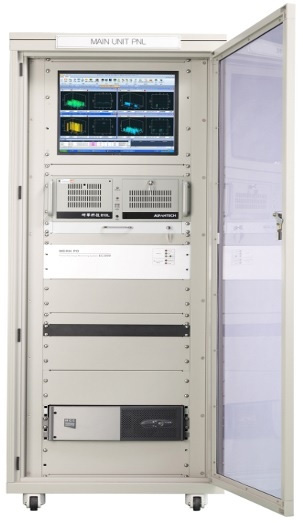

4. Upravljački ormar
U upravljački ormar se stavljaju monitor i industrijski kompjuter, ili drugi potrebni pribor.Bolje je nabaviti korištenjem
Orman je fiksno instaliran u glavnoj kontrolnoj prostoriji trafostanice, a prema zahtjevima lokacije mogu se odabrati i druge lokacije za ugradnju.
1. Funkcije
HFCT senzor se koristi za mjerenje izolacije PD u namotajima statora.Epoxy mica HV spojni kondenzator je 80pF.Mjerni spojni kondenzatori trebaju imati visoku stabilnost i stabilnost izolacije, posebno prenapona impulsa.PD senzori i drugi senzori mogu se spojiti na PD kolektor.Širokopojasni HFCT se koristi za suzbijanje šuma.Tipično, ovi senzori se montiraju na uzemljeni kabel za napajanje.
Najteži aspekt PD mjerenja je suzbijanje šuma u visokonaponskoj opremi, posebno mjerenje HF impulsa jer ima mnogo šuma.Najefikasnija metoda suzbijanja šuma je metoda "vrijeme dolaska", koja se zasniva na detekciji i analizi razlike u vremenu dolaska impulsa nekoliko senzora od jednog PD do sistema za nadzor.Senzor će biti postavljen blizu izolovane pozicije pražnjenja kroz koju se mjere rani visokofrekventni impulsi pražnjenja.Položaj defekta izolacije može se otkriti po razlici u vremenu dolaska impulsa.
Specifikacije PD kolektora
●PD kanal: 6-16.
●Opseg frekvencije impulsa (MHz): 0,5~15,0.
●Amplituda PD impulsa (pc) 10~100,000.
●Ugrađeni ekspertni sistem PD-Expert.
●Interfejs: Ethernet, RS-485.
●Napon napajanja: 100~240 VAC, 50 / 60Hz.
●Veličina (mm): 220*180*70.
●Sa jakom sposobnošću protiv smetnji.Sistem koristi tehnologiju širokopojasne detekcije i ima kompletno zaštitno kolo interfejsa kako bi se efikasno oduprlo velikim strujnim udarima i maloj potrošnji energije.
●Uz funkciju snimanja, sačuvajte originalne testne podatke i originalne podatke kada se stanje testa može reproducirati.
●U skladu sa uslovima na terenu, može se koristiti LAN mreža za prenos optičkih vlakana, a daljina prenosa je duga, stabilna i pouzdana.Struktura je kompaktna, jednostavna za instalaciju, a može se realizovati i pomoću optičke LAN strukture.
●Softver za konfiguraciju koristi se za olakšavanje konfiguracijskog sučelja na licu mjesta.
2. Primijenjeni standard
●IEC 61969-2-1:2000 Mehaničke strukture za elektronsku opremu Kućišta na otvorenom, dio 2-1.
●IEC 60270-2000 Mjerenje djelomičnog pražnjenja.
●GB/T 19862-2005 Industrijska automatizacija instrumentacije otpornost izolacije, tehnički zahtjevi za čvrstoću izolacije i metode ispitivanja.
●IEC60060-1 Tehnologija ispitivanja visokog napona 1. dio: Opće definicije i zahtjevi za ispitivanje.
●IEC60060-2 Tehnologija ispitivanja visokog napona Deo 2: Sistemi za merenje.
●GB 4943-1995 Sigurnost opreme informacione tehnologije (uključujući opremu za električne poslove).
●GB/T 7354-2003 Mjerenje djelomičnog pražnjenja.
●DL/T417-2006 Smjernice za lokaciju za mjerenje djelomičnog pražnjenja električne opreme.
●GB 50217-2007 Specifikacija dizajna energetskih kablova.
