GD-4136H Sistem za lociranje kvara na kablovima
GD4136H Cable Fault sistem je važan alat za održavanje svih vrsta kablova.Koristi različite načine detekcije za testiranje kvarova kablova, što je pogodno za različite naponske kablove za napajanje i komunikacione kablove.
Sistem sadrži sljedeće jedinice:

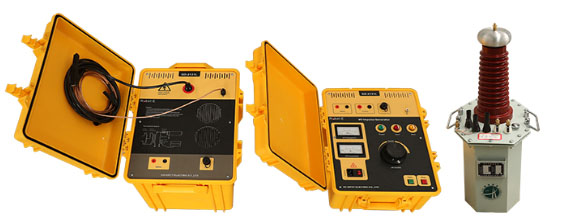

1.GD-2131H Impulsni generator

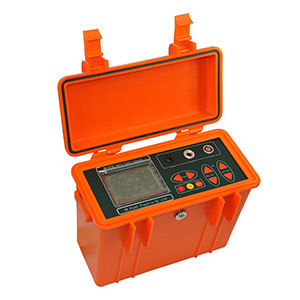

2.GD-4132 Kabelski lokator greške
3.GD-4133 Multi-pulsni detektor kvara na kablu
4.GD-4133S Multi-pulse Coupler
5.Ostali pribor

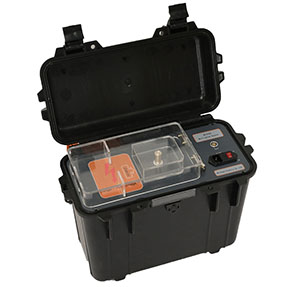

GD-2131H Impulsni generator
Koristi se za generiranje VN impulsa kada se koristi metoda preskakanja impulsa za otkrivanje kvara visoke impedancije.
●Jaka sposobnost gorenja, maks. snaga gorenja je 1000W, kvarTačka se može spaliti u kratkom vremenu, a otpornost tačke loma se smanjuje.
●Ako radite zajedno sa GD-4133 Cable Fault Testerom, postoje dva načina lociranja:
a.Puls niskog napona: Ako se koristi samo GD-4133, mogu se locirati otvoreni krug i kvarovi uzemljenja niske impedancije kabela, a može se izmjeriti dužina kabla ili se može detektovati brzina talasa kabla.
b.Preskakanje visokog napona: Talasni oblik napona impulsa pražnjenja tačke kvara uzorkuje se razmakom sfere pražnjenja, koji može locirati udaljenost kvara.
●Generirajte impuls fiksne frekvencije.Ako radite zajedno sa GD-4132 Cable Fault Locator, postoje sljedeće funkcije:
a.Audio frekvencija: locirajte visoku impedanciju, greške preklapanja.
b.Da biste precizno odredili rutu kabla, identifikujte poseban kabl.
c.Do metalnog kvara (mrtvo uzemljenje), koristeći mjerenje magnetnog polja za precizno lociranje.
●Takođe se može koristiti u DC HV testu otpornosti.
●Ulazno napajanje: AC 220V, 50Hz
●Izlazni napon: DC 0-32kV (podesiv)
●Nazivna snaga: 2kVA
●Maks.energija: 2048J, 4uF
●DC flashover napon: 32kV
●DC struja preklapanja: 63mA
●Max.impulsna struja: 500mA
●Način pražnjenja: DC HV, jednokratno, ciklus
●Vrijeme ciklusa pražnjenja: 3-6 sekundi
●Temperatura okoline: 0-40℃
●Vlažnost:<75% RH
●Nadmorska visina:<1000m
●Nivo izolacije: A
●Dimenzije: 430*540*410mm
●Težina: oko 31 kg.
Uključuje glavnu jedinicu, akustični i magnetni senzor, slušalice protiv buke i punjač.
Pogodan je za ispitivanje svih vrsta kablova za napajanje sa metalnim provodnicima.
Njegova glavna funkcija je lociranje loše izolacijske točke, otkrivanje strujnog kruga i dubine kabela za napajanje.
●Akustični magnetni prijem u isto vrijeme.
●Jaka sposobnost protiv smetnji.
●Sa slušalicama protiv buke.
●320*240 LCD ekran.
●Ugrađena Li-baterija velikog kapaciteta, sa brzim punjačem.
●Akustični i magnetni prikaz talasnog oblika signala, signal i šum se lako razlikuju.
●Koristeći kursor za mjerenje akustičkog i magnetskog kašnjenja, precizno odredite tačku kvara.
●Prema početnom polaritetu magnetnog.valnog oblika, može locirati i detektirati rutu.
1. Funkcija lociranja
a.Opseg prenosa akustičnog signala: središnja frekvencija 400Hz, propusni opseg 200Hz
b.Pojačanje signala: 80dB
c.Preciznost lociranja: 0,1m
2.Napajanje
a.Ugrađena Li-baterija, nominalni napon 7.4V, kapacitet 3000mAH.
b.Potrošnja struje: 300mA, neprekidno radno vrijeme 9 sati.
c.Punjač: ulaz AC220V±10%, 50Hz.Nominalni izlaz 8.4V, DC 1A
d.Vrijeme punjenja: 4 sata
3. Dimenzija: 270mm*150mm*210mm
4. Težina: 1,5 kg.
5. Uvjet upotrebe
Temperatura -10℃--40℃, vlažnost 5-90%RH, visina <4500m
GD-4133 Detektor kvara na kablu se koristi za merenje
razmak između kvarova kablova.Lako je
rade i sa prijateljskim interfejsom.
Može se koristiti samostalno u niskonaponskom pulsnom modu.U
pod režimom impulsne struje, treba da radi sa GD-2131
visokonaponski generator. Pod višestrukim impulsnim modom, GD-4133S
spojnicu treba raditi zajedno.Nakon lociranja udaljenosti, GD-4132 lokator greške treba koristiti za određivanje greške.Ovi proizvodi se mogu kombinovati u
set visokih performansi i inovativnog sistema za ispitivanje kvarova kablova.
●LCD ekran od 7 inča, prijateljski interfejs.
●Metoda lociranja na više udaljenosti:
Pulsna metoda niskog napona: pogodna je za lociranje kvara niskog otpora, kvara kratkog spoja, kvara otvorenog kola.Takođe se može koristiti za merenje dužine kabla, međuspojeva, T spojeva i spojeva za završetak kabla.Ova metoda se takođe može koristiti za korekciju brzine talasa.
Metoda impulsne struje: Pogodna je za mjerenje udaljenosti kvara visokog otpora, kvara.Koristeći strujni spojnik za prikupljanje signala sa žice za uzemljenje, korisnik se udaljava od visokog napona.Ova metoda je sigurna i pouzdana.
Višestruki puls: napredni način mjerenja udaljenosti.Talasni oblik je lako identificirati, a preciznost je visoka.
●200MHz uzorkovanje u realnom vremenu.Max.Rezolucija mjerenja 0,4m.Ima malu mrtvu zonu i poseban je za kratki kabl i kabl blizu kvara.
●Dodirni ekran i pritisnite taster za rad
●PIP kopija (sl.privremeno skladište)
Postojaće glavni prozor i tri prozora za privremenu memoriju mogu zajedno provjeriti tri valna oblika.
●Ugrađeni operativni sistem
Specijalno upravljanje softverom za nadogradnju, pravljenje rezervnih kopija i vraćanje softvera.
●Funkcija skale
Polazna tačka, 10 kontakata, jedan kvar kabla i jedna puna dužina mogu biti podešeni.
Prikaz skale i talasnog oblika testiranja zajedno
●Čuvanje talasnih oblika i komunikacija sa računarom.
Interno skladištenje talasnih oblika.
Sa USB-om, za preuzimanje ili učitavanje podataka
Komunikacija sa računarom
●Upravljanje napajanjem
Pozadinsko osvjetljenje slabi ako se ne radi za 2 minute i isključuje se za 10 minuta ako se ne radi.
Ugrađena polimer litijum-jonska baterija.
Radno vrijeme je do 5 sati za svaku upotrebu.
Čvrsta torbica, laka za nošenje.
| Metode lociranja | Niskonaponska impulsna metoda Metoda impulsne struje Metoda višestrukih impulsa ako se podudara sa GD-4133S |
| Max.Frekvencija uzorkovanja | 200MHz |
| Domet pojačanja | 0-70dB |
| Niskonaponski impulsni napon | 30V |
| Max.rezolucija | 0.4m |
| Max.Domet lociranja | 100km |
| Mrtva zona | 2m |
| Baterija | Nikl-metal hidridne punjive baterije, izdržljivost preko 5 sati |
| Komunikacijski interfejs | USB |
| Napajanje | Ulaz AC220V,50Hz,struja 2A,punjenje 8 sati |
| Dim. | 274×218×81 mm |
| Težina | 3.5kgs |
| Radna temperatura | -10℃－40℃ |
| Vlažnost | 5-90%RH |
| Elevacija | <4500m |
Radi zajedno sa GD-4133 detektorom kvarova na kablu,koristi se za otkrivanje kvara visokog impedancije curenja, kvara preskoka,kvar uzemljenja niske impedancije i prekida strujnih kablova.
GD-4133S isporučuje signal za spajanje impulsa za GD-4133 iizolovati od visokonaponske opreme.
●Koristeći najnapredniju tehnologiju višestrukog pulsa i balansa pulsa.Reflektirani talasni oblik je lakše prepoznati.
●Sa sigurnosnom visokonaponskom zaštitom, mjerni krug i visokonaponsko impulsno napajanje električno su izolirani.
●Lako ožičenje, sigurno i pouzdano.
●Pulsni napon: 300V (PP)
●Dozvoljeni ulazni impulsni napon: <35kV
●Dozvoljena ulazna impulsna energija: <2000J
●Ulazna snaga: 220V AC, 50Hz
●Dimenzije: 560*230*220mm
●Težina: 7 kg.
